Aria in un bunker antiatomico: ventilazione, filtri NBC e sovrappressione

Il sistema di ventilazione fa tre cose insieme, e deve farle anche senza corrente.

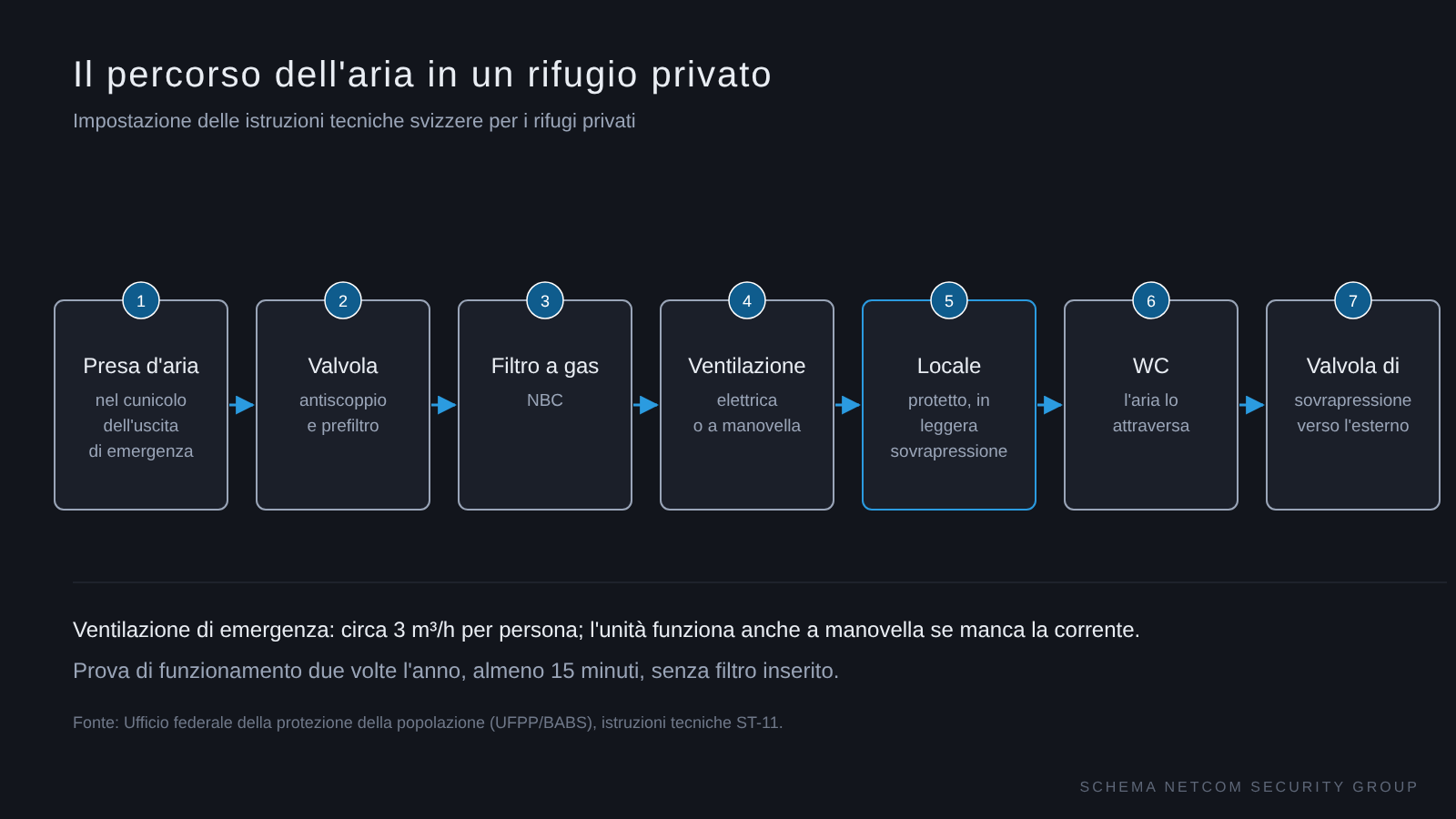

Prendere aria da fuori, in modo protetto

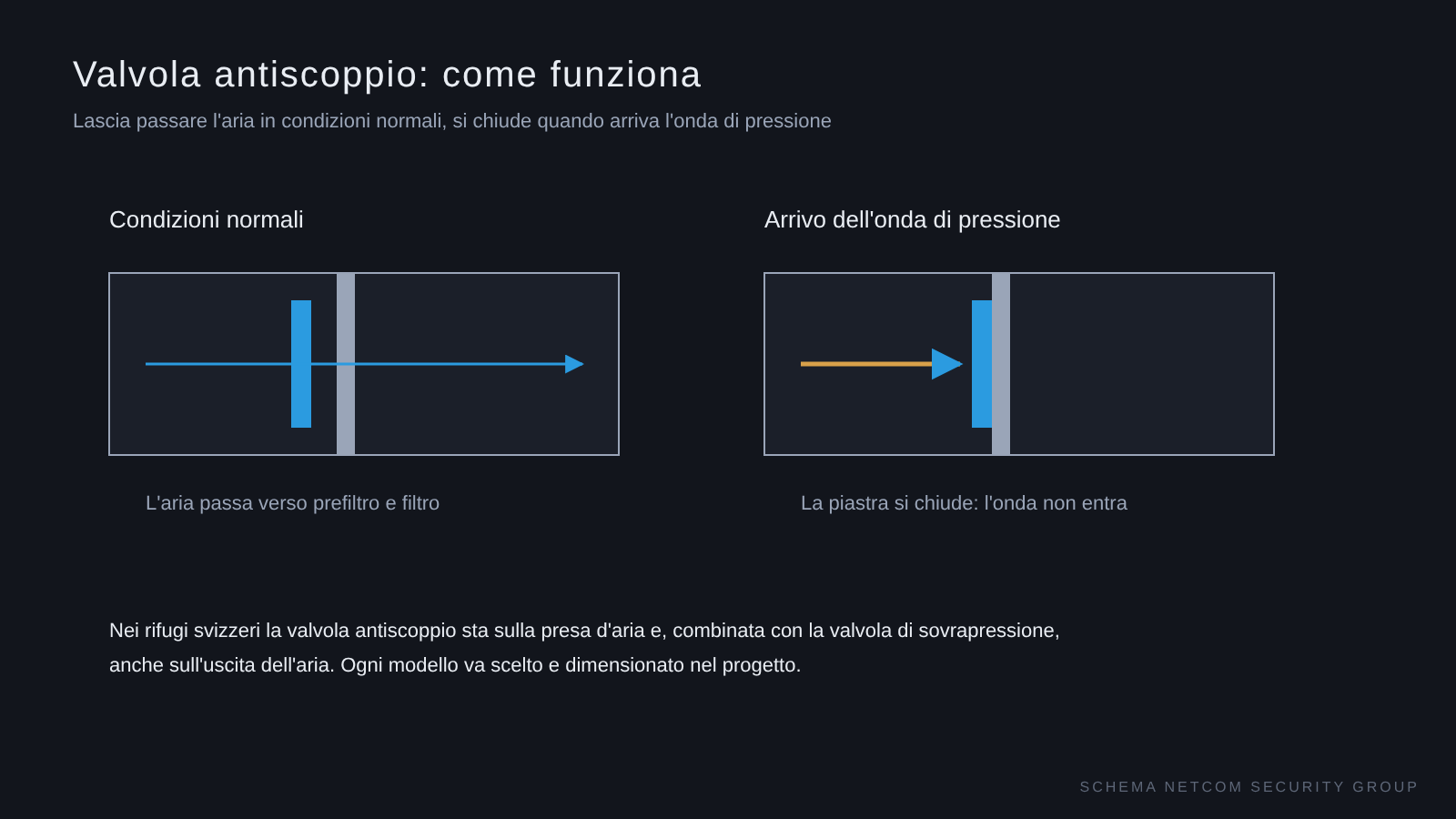

L’aria entra da una presa esterna protetta contro onda d’urto e detriti, posta dove non può essere ostruita o manomessa: nei rifugi svizzeri è ricavata nel cunicolo dell’uscita di emergenza, che sbocca fuori dalla zona in cui potrebbero cadere le macerie della casa. Una valvola antiscoppio chiude il passaggio all’arrivo dell’onda di pressione. La posizione della presa è una scelta di progetto, non un dettaglio di cantiere.

Trattare l’aria prima che entri
Un prefiltro trattiene polveri e particelle grossolane; un filtro combinato (particolato ad alta efficienza e carbone attivo) trattiene aerosol e sostanze chimiche. È il componente che dà senso alla parola «filtrazione NBC» usata nei capitolati.

Tenere fuori ciò che non deve entrare
Immettendo aria filtrata in quantità superiore a quella che esce, il locale resta in leggera sovrappressione: l’aria non filtrata non può entrare dalle fessure. Senza tenuta del guscio, la sovrappressione non si mantiene.

Far uscire l’aria viziata
Valvole di sovrappressione lasciano uscire l’aria usata, senza permettere il ritorno. Dove c’è un servizio igienico, l’espulsione passa da lì.

Funzionare senza corrente
La ventilazione deve poter essere azionata a mano, con una manovella e a turno, per tutto il tempo di permanenza previsto. È la ragione per cui si dimensiona anche il numero di persone in grado di azionarla.

Un filtro ha una data
Filtri e guarnizioni hanno una durata limitata, anche se non usati. Un rifugio senza verifiche programmate smette di proteggere senza che nessuno se ne accorga.

Quante persone e per quanto tempo.
Da qui discende la portata d’aria necessaria: in Svizzera, dove i rifugi sono normati dall’Ufficio federale della protezione della popolazione, il dimensionamento parte dal numero di posti protetti. Un progetto privato usa la stessa logica: prima le persone, poi i componenti.

Che cosa si vuole filtrare.
Polveri e fumi da incendio richiedono una filtrazione; aerosol e sostanze chimiche un’altra. Il tipo di filtro nasce dal rischio dichiarato nel progetto, non da un catalogo.

Dove passano i condotti.
Presa, espulsione e passaggi attraverso il guscio sono i punti in cui la tenuta si perde. Vanno progettati con la struttura, non aggiunti dopo.

La presa d’aria in un punto raggiungibile
Se la presa è accessibile o visibile, può essere ostruita. Va protetta, collocata fuori dalla zona in cui potrebbero cadere le macerie e, dove possibile, non riconoscibile.

Nessuna espulsione prevista
Senza valvole di sovrappressione l’aria immessa non ha dove andare: il ricambio d’aria si blocca.

Filtri scaduti
Un filtro installato dieci anni fa non filtra più come nel capitolato. Il calendario delle sostituzioni fa parte della consegna.

Ventilazione e struttura progettate separatamente
I fori per i condotti fatti dopo la posa compromettono la tenuta. Un solo coordinamento evita l’errore.
